1、系統結構

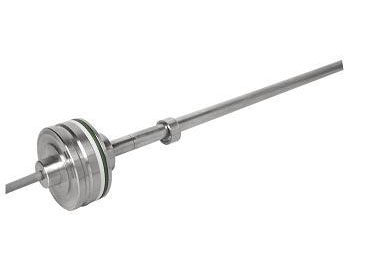

磁緻彈性位移傳感器位移測量系統的硬件結構如圖4所示。因爲磁緻彈性位移傳感器選用契合工業控制規範的4~20 mA電流環輸出的形式，故需要先把傳感器的輸出電流信号轉化爲電壓信号,再收集出來進行A/D轉化,然後輸出給單片機進行信号處理以及通訊處理，終将抱負的傳感器信号以二進制方式傳送給液晶示屏和PC機叫。傳感器的電路是由敏感元件頭、接納電路、信号整形電路、參數校對輸入電路、計算機處理電路、顯示電路、測量參數輸出電路等組成。

2、微處理電路

單片機選用ATMEL公司依據CMOS工藝的8位微處理器AT89C4051，與MCS-51産品系列的指令所有兼容,片内含有4kb的Flash EPROM,它傑出的特點是芯片體積小，隻有20個引腳,特别适合于小型化系統的規劃。别的, AT89C4051價格便宜，性價比較高。

3、信号整形電路

選用依據抽取被測信号特征量的滑動數字濾波算法。如下圖所示,便是磁環在中止狀态下,磁緻彈性位移傳感器輸出的模拟信号波形。能夠看出,在測量安穩值上疊加有一個頻率較高的攪擾信号存在，其峰值約爲25mV，周期爲440μs。假如直接将單次測量值采樣傳送給控制器，在高精度的測量場合下，随機得到非正常測量值的幾率是比較高的,差錯爲12個LSB。因而，是對某一位移量進行連續的多次測量，得到一組N個測量值，并使這組測量值包含一個攪擾周期，便從中獲得一個能夠代表正确值的測量值。信号整形電路的結構包含測量運算擴展器、光電耦合器;功用是對測量擴展信号整形後送計算機。89C4051是系統硬件實現數字化處理的中心部分，它的主頻作業在11.0592 MHz，包含有一個外圍複位電路。主要用于完結控制A/D轉化、信号處理、向主機和LCD以串行方式發送數據等幾個方面的功用。用單片機的P3口作爲A/D轉化及通訊的控制線。在讀取A/D轉化值時，直接用PI口分兩次讀入12位A/D轉化值。

4、參數輸入糾正電路

糾正電路是由MAX25C045、鍵盤和選擇開關組成,功用是對磁緻彈性位移傳感器的零位、滿量程進行調整,并對波導電流脈沖傳遞速度設定和參數存儲。

5、測量參數輸出電路

數據輸出包含12bit 高速D/A轉化芯片MAX5302及運算擴展器輸出0~5V ,0~10V ,0~10 mA,4~20 mA的測量數據;二進制數據輸出包含485接口芯片MAX 1428輸出二進制測量數據,數據傳遞距離可達1000m以上。
